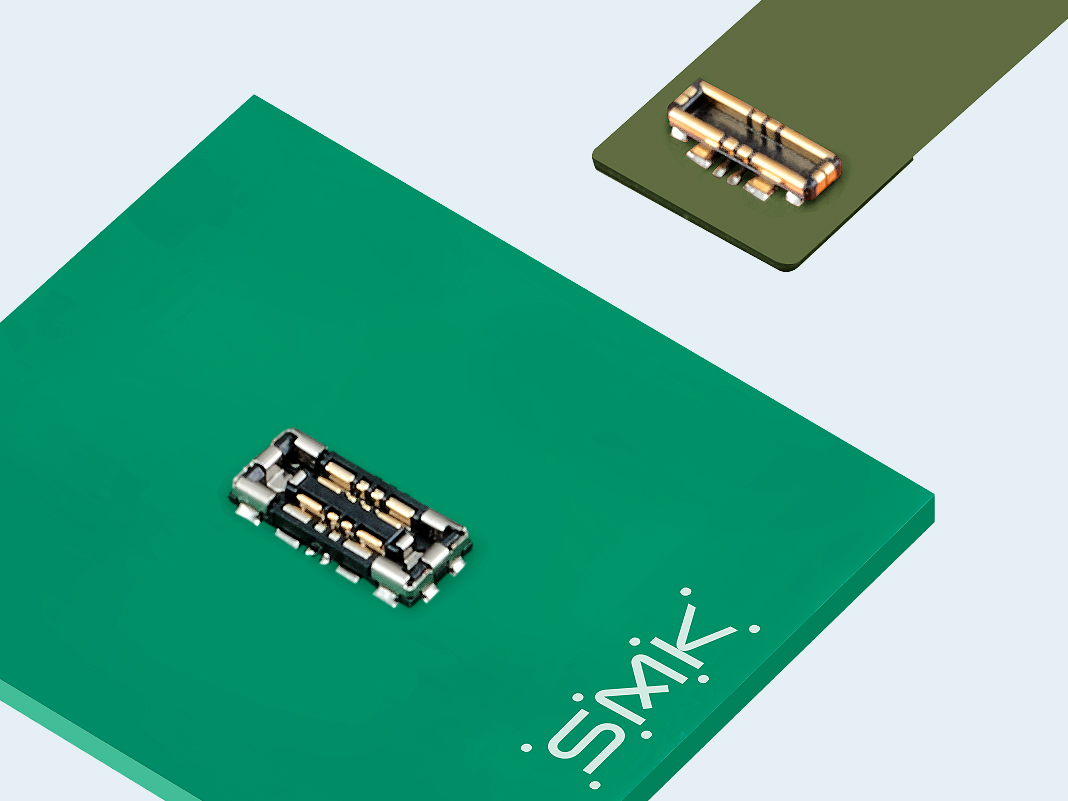

FB-12
基板対FPCコネクタ
RoHS対応品
特長
1. バッテリー接続用、大電流コネクタです。
2. 独自の接触構造により、高い信頼性での安定した接続を実現します。
3. ホールドダウンおよび接点端子部に独自のロック構造を採用しており、高い抜去力を実現します。
4. 電源端子部は15Aに対応しています。（電源Pinを4Pin使用時）
5. 極数は8Pinでバッテリーの多機能化に貢献します。(電源：4Pin、信号：4Pin）
6. 嵌合高さ0.6mm、幅1.9mm、長さ4.4mmの低背･省スペースタイプです。
7. 原産国：日本
仕様
- ピッチ
- 0.35mm
- 極数
- 8（電源：4Pin、信号：4Pin）
- 嵌合高さ
- 0.6mm
- 本体幅
- 1.9mm (ソケット)
- 実装方法
- SMT
- 実装方向
- ストレート
- 定格電圧電流
- AC/DC 50V, 7.5A/pin (電源), 0.5A/pin (信号)
- 接触抵抗
- 2mΩ以下 (電源Pin), 30mΩ以下 (信号Pin)
- 絶縁抵抗
- DC 100V (2分間) 1000MΩ以上
- 耐電圧
- AC 100V (1分間)
- 使用温度範囲
- -25℃～+85℃
材質・表面処理
- ソケットハウジング
- LCP
- ソケットコンタクト
- 銅合金 金めっき
- ソケットホールドダウン
- 銅合金 金めっき
- プラグハウジング
- LCP
- プラグコンタクト
- 銅合金 金めっき
- プラグホールドダウン
- －
用途
スマートフォン、タブレット、PC、ウェアラブル、モバイル機器
