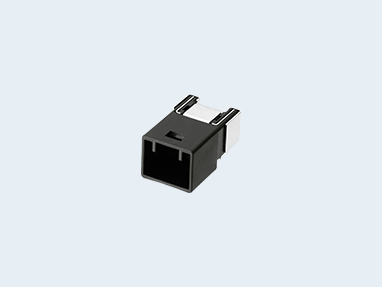

CSS5324-1RXXF

AD-1
ロック付き USB3.2Gen2対応 24Pinコネクタ

RoHS対応品

特長	1. USB3.2Gen2 (10Gbps) 5Aの性能に対応しています。 2. SAE/USCAR-2規格の引張強度110N以上に対応します。 3. レセプタクルは、重心位置を考慮した設計により、安定した表面実装が可能です。 4. 接続用途別に色別嵌合キ－を6種類用意しています。 5. 原産国：中国・製品品番 XX：色別嵌合キーにより違います。お問合せください。
用途	車載機器、産業機器、医療機器
準拠規格	USB3.2Gen2
プラグ／レセプタクル	レセプタクル
極数	24
ピッチ	0.5mm
防水／非防水	非防水
オンボード／ミッドマウント	ミッドマウント
外形寸法	長さ: 23.7mm　幅: 15.2mm　高さ: 12.2mm
実装高さ	9.1mm
実装方法	端子：SMT､ホールドダウン：DIP(リフロー)
実装方向	ライトアングル
ロック方式	フルロック方式
プラグ形状	－
定格電圧電流	DC 5V 5A (電源部)
接触抵抗	40mΩ以下
絶縁抵抗	DC 100V 100MΩ以上
耐電圧	AC 100V (1分間)
使用温度範囲	－30℃～＋85℃
挿抜寿命	50回
梱包形態	エンボステーピング(200個／リール)
