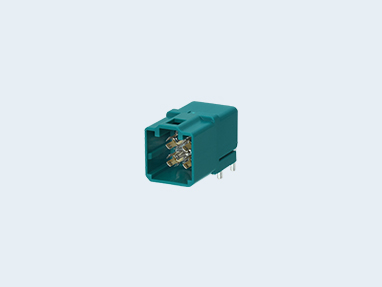

CRC5004-2AXXF

仕様

特長	1. 車載カメラ・車載アンテナ接続用の多極同軸コネクタです。 2. 極数は4極です。 3. 基板占有面積は、弊社FAKRA対応同軸コネクタ4つ分と比較し約70％削減しています。 4. 使用周波数範囲DC～6GHzまでをカバーし、高整合で良好な高周波特性を備えています。 5. 適合ケーブルは1.5D(外径φ3.0mm)です。 6. 当社独自の構造により耐ノイズ性能を強化しています。 7. 接続用途別に色別嵌合キ－を7種類用意しています。 8. レセプタクルはエンボステープによる自動実装に対応しています。 9. 原産国：中国 ・製品品番 XX：色別嵌合キーにより違います。お問合せください。
用途	車載機器、産業機器
タイプ	車載外部接続用
プラグ／レセプタクル	レセプタクル
周波数範囲	DC～6GHz
公称インピーダンス	50Ω
V.S.W.R.	1.5以下(DC～6GHz)
挿入損失	0.4dB以下(DC～3GHz) , 0.6dB以下(3～6GHz)
外形寸法	長さ: 22.5mm　幅: 12.0mm　高さ: 15.85mm
実装高さ	13.65mm
防水／非防水	非防水
実装方法	DIP（リフロー）
実装方向	バーチカル
適合ケーブル	－
定格電圧電流	AC/DC 60V 1A
接触抵抗	20mΩ以下
使用温度範囲	-40℃ ~ +105℃
挿抜寿命	25回
梱包形態	エンボステーピング(150個／リール)

材質・表面処理

ハウジング	熱可塑性樹脂
端子	銅合金　金めっき
