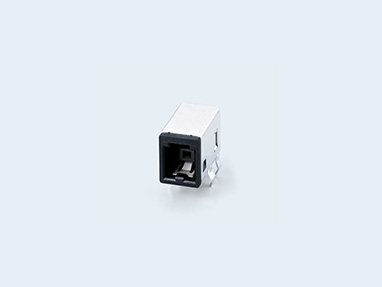

CSS5001-7M11F

仕様

特長	1. プッシュオンのモールドロック方式で、完全な結合が可能です。 2. レセプタクル（2極タイプ）：基板実装高さ9.7mm、奥行き13.9mm、幅15.5mm基板占有面積215.5mm2 の低背、小型です。 3. プラグとレセプタクルは70Nの嵌合保持力を有しています。 4. レセプタクルは、1極タイプ、2極タイプ、4極タイプ、中継タイプを揃えています。 5. レセプタクルは、フルシールド構造で、ノイズ対策を図っています。 6. プラグの適合ケーブルは1.5C-2Vです。 7. 原産国 　　日本 ： プラグ、レセプタクル 1極,　2極,　中継タイプ 　　中国 ： レセプタクル 4極
用途	車載機器
タイプ	車載外部接続用
プラグ／レセプタクル	レセプタクル
周波数範囲	DC～1GHz
公称インピーダンス	－
V.S.W.R.	1.5以下(DC～1GHz)
挿入損失	0.13dB以下(コネクタ部のみ)
外形寸法	長さ: 13.9mm　幅: 7.5mm　高さ: 13.3mm
実装高さ	9.7mm
防水／非防水	－
実装方法	DIP
実装方向	ライトアングル
適合ケーブル	－
定格電圧電流	AC/DC 250V 1A
接触抵抗	30mΩ以下 (中心コンタクト)、20mΩ以下(外部コンタクト)
使用温度範囲	-30℃ ~ +105℃
挿抜寿命	30回
梱包形態	トレー

材質・表面処理

ハウジング	熱可塑性樹脂
端子	銅合金 すずめっき
