PB-8

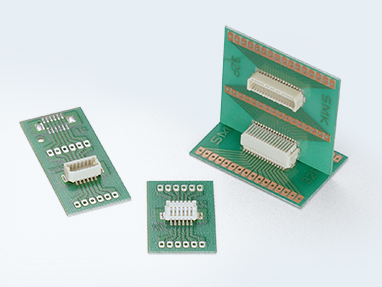

0.8mm间距 板对板连接器
RoHS对应品
特征
1. 插头备有垂直型和直角型。
2. 通过采用无针构造，确保了顺畅的插入性。
3. 原产国：日本
・产品列表的产品型号登载的是无压具的型号。关于带压具的型号，请咨询。
规格
- 间距
- 0.8mm
- 极数
- 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 48, 54 (Straight plug除 24, 32, 34, 38, 40之外）
- 嵌合高度
- 4.5mm(Straight Type), 6.05mm(Right-Angle Type)
- 本体宽度
- 4.7mm(Socket), 5.1mm(Straight Plug), 5.05mm(Right-Angle Plug)
- 贴装方法
- SMT
- 贴装方向
- 垂直、直角
- 额定电压电流
- AC/DC 50V, 0.5A
- 接触电阻
- 20mΩ以下
- 绝缘电阻
- DC 500V 100MΩ以上
- 耐电压
- AC 500V (1分钟)
- 使用温度范围
- －30℃～＋85℃
材质･表面处理
- 插座外壳
- 热塑性树脂
- 插座触点
- 铜合金 镀金(接触部) 镀锡（焊接部）
- 插座压具
- －
- 插头外壳
- 熱可亜塑性樹脂
- 插头触点
- 铜合金 镀金(接触部) 镀锡（焊接部）
用途
工业设备、家电、娱乐、医疗设备
