CPL-1.55
1.2mm间距 板对线压接连接器
RoHS对应品
特征

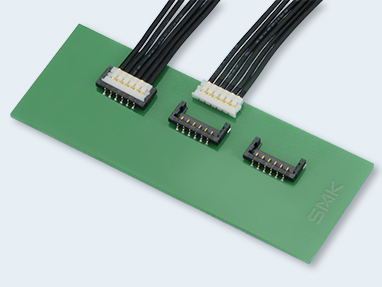

1. 嵌合高度为1.55mm、间距1.2mm、小型、低背式的线对板压着连接器。
2. 小型、低背，但最大可支持3A电流，也可用于小型移动设备的电源用途。
3. 插座和插头的嵌合是从顶部插入连接器的顶部插入嵌合，考虑到作业性，电线抽出是横向的。
4. 插座和插头的接点采用两面夹住插头接点的构造，对于振动、扭曲、轻微滑动保持稳定的接触状态。
5. 通过采用具有弹性的壳体锁舌构造，便于端口插入，可实现可靠安装。
6. 插头支持自动贴装，采用载带方式进行供应。
7. 原产国：请咨询。
2. 小型、低背，但最大可支持3A电流，也可用于小型移动设备的电源用途。
3. 插座和插头的嵌合是从顶部插入连接器的顶部插入嵌合，考虑到作业性，电线抽出是横向的。
4. 插座和插头的接点采用两面夹住插头接点的构造，对于振动、扭曲、轻微滑动保持稳定的接触状态。
5. 通过采用具有弹性的壳体锁舌构造，便于端口插入，可实现可靠安装。
6. 插头支持自动贴装，采用载带方式进行供应。
7. 原产国：请咨询。
规格
- 间距
- 1.2mm
- 极数
- 6
- 接线方法
- 压着
- 适用电线
- AWG28～26
- 嵌合高度
- 1.55mm
- 贴装方法
- SMT
- 贴装方向
- 垂直
- 额定电压电流
- AC/DC 50V 3A （使用AWG26电线时）
- 接触电阻
- 初期20mΩ以下
- 绝缘电阻
- DC 500V 1,000MΩ以上
- 耐电压
- AC 500V (1分钟)
- 使用温度范围
- －25℃～＋85℃
材质･表面处理
- 板端外壳
- 热塑性树脂
- 板端触点
- 铜合金 镀金
- 压具
- 铜合金 镀锡
- 线端外壳
- 热塑性树脂
- 线端端子
- 铜合金 镀金
用途
平板电脑、PC、移动设备、家电、工业设备、医疗设备
