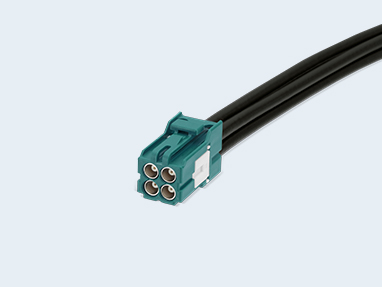

CRS9004-501XF

规格

特征	1. 車載カメラ・車載アンテナ接続用の多極同軸コネクタです。 2. 極数は4極です。 3. 基板占有面積は、弊社FAKRA対応同軸コネクタ4つ分と比較し約70％削減しています。 4. 使用周波数範囲DC～6GHzまでをカバーし、高整合で良好な高周波特性を備えています。 5. 適合ケーブルは1.5D(外径φ3.0mm)です。 6. 当社独自の構造により耐ノイズ性能を強化しています。 7. 接続用途別に色別嵌合キ－を7種類用意しています。 8. レセプタクルはエンボステープによる自動実装に対応しています。 9. 原産国：中国 ・製品品番 XX：色別嵌合キーにより違います。お問合せください。
用途	車載機器、工业设备
类型	车载外部连接用
插头/插座	电缆插孔
频率范围	DC～6GHz
标称阻抗	50Ω
V.S.W.R.	1.5以下(DC～6GHz)
插入损耗	0.4dB以下(DC～3GHz) , 0.6dB以下(3～6GHz)
外形尺寸	长度: 19.9mm(除了电缆外)　宽度: 10.5mm　高度: 13.0mm
贴装高度	－
防水/非防水	非防水
贴装方法	－
贴装方向	－
适用电缆	1.5D
额定电压电流	AC/DC 60V 1A
接触电阻	20mΩ以下
使用温度范围	-40℃ ~ +105℃
插拔寿命	25次
包装形态	－

材质･表面处理

外壳	热塑性树脂
端子	铜合金 镀金
