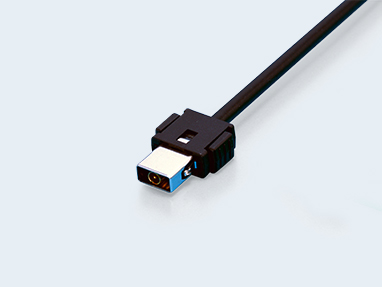

CRC9001-7701F

规格

特征	1. 支持SMT角型同轴连接器。 2. 使用频率范围覆盖DC～6GHz，高度匹配并具有良好的高频特性。 3. 插座为电路板贴装高度4.5mm、宽 9mm、深11mm的低背、小型。 4. 插头和插座的嵌合采用金属锁方式，具有高嵌合保持力。 5.通过20N以下的低插入力，实现更好的操作性。 6. 插座支持通过载带进行自动贴装。 7. 原产国：中国 转换适配器：关于CRS1001-2601F,CRS1001-5301F，请参照商品目录PDF。
用途	車載機器
类型	外部配线用
插头/插座	插头
频率范围	DC～6GHz
标称阻抗	50Ω
V.S.W.R.	1.5以下(DC～6GHz)
插入损耗	2.5dB/m以下（5.8GHz） (含电缆损耗）
外形尺寸	长度: 17.7mm　宽度: 13.9mm　高度: 5.35mm
贴装高度	－
防水/非防水	非防水
贴装方法	－
贴装方向	－
适用电缆	1.5D
额定电压电流	AC 250V r.m.s. 1A
接触电阻	20mΩ以下（中心接点）、15mΩ以下（外部接点）
使用温度范围	-40℃ ~ +105℃
插拔寿命	100次
包装形态	散装

材质･表面处理

外壳	热塑性树脂
端子	铜合金 镀金
