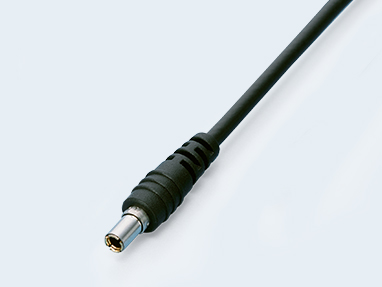

TS-9P
开关式高频同轴连接器/插头(4GHz)
RoHS对应品
特征
1. 可连接外部的、带开关的高频率同轴连接器、插头（垂直型）。
2. 使用频率范围覆盖DC～4GHz，高度匹配并具有良好的高频特性。
3. 适用的同轴电缆支持0.8D (外径φ2.0mm）、1.5D（外径φ3.0mm)、RG174/U (外径φ2.55mm) 3种类型电缆。
4.适用插座为本公司的TS-9B系列。
5. 插座和插头的嵌合为半锁方式，具有点击感和良好的可操作性。
6. 接线方式：中心导体为焊接方式，外部导体为压着方式。
7. 原产国：日本、中国（按产品图号而异。请咨询。）
产品型号等请参照产品目录PDF。）CRC9001-5301F,CRC9001-5A01F
2. 使用频率范围覆盖DC～4GHz，高度匹配并具有良好的高频特性。
3. 适用的同轴电缆支持0.8D (外径φ2.0mm）、1.5D（外径φ3.0mm)、RG174/U (外径φ2.55mm) 3种类型电缆。
4.适用插座为本公司的TS-9B系列。
5. 插座和插头的嵌合为半锁方式，具有点击感和良好的可操作性。
6. 接线方式：中心导体为焊接方式，外部导体为压着方式。
7. 原产国：日本、中国（按产品图号而异。请咨询。）
产品型号等请参照产品目录PDF。）CRC9001-5301F,CRC9001-5A01F
规格
- 类型
- 带开关的外部连接用
- 频率范围
- DC ～ 4GHz
- 标称阻抗
- 50Ω
- V.S.W.R.
- 正常关闭1.3以下 (DC～1GHz)､1.5以下 (1～4GHz)
- 防水/非防水
- 非防水
- 贴装方法
- －
- 额定电压电流
- AC/DC 100V
- 接触电阻
- 初期100mΩ以下
- 使用温度范围
- －25℃～＋85℃
材质･表面处理
- 外壳
- －
- 端子
- 铜合金 镀金
用途
智能手机、平板电脑、PC、移动设备
无相关产品
TS-9P 产品列表
--例
| 产品型号 |
|
|
|
|
|
||
|---|---|---|---|---|---|---|---|
