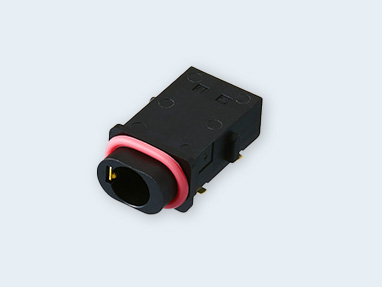

LGY2109-7000F

规格

特征	1. 通过独特的构造具备IPX7防水性能。 2. 贴装方法为SMT式。可对FPC等进行贴装。 3. 具有４极１开关的功能。在语音L/R和GND之外，还可以再连接1个信号。 4. 通过独特的构造，实现小型化、低背化。 5. 插头检测采用通过插头的套管开关方式，通过自洁效果提高接触可靠性。 6. 原产国：中国
用途	智能手机、平板电脑、PC、移动设备、車載機器、家电、娱乐
适用插头直径	3.5mm
极数	4
开关	有
防水/非防水	防水
外形尺寸	长度: 13.6mm　宽度: 7.8mm　高度: 5.4mm
贴装高度	5.4mm
贴装方法	SMD
推荐的安装方式	回流焊接
贴装方向	直角
额定电压电流	DC 5V 0.5A
接触电阻	50mΩ以下
绝缘电阻	DC 500V 100MΩ以上
耐电压	AC 100V (1分钟)
使用温度范围	-40℃ ~ +85℃
插拔寿命	5000次
包装形态	压纹编带包装(800 个／卷筒)

材质･表面处理

外壳	热塑性树脂
套管弹片	铜合金 镀金
薄片弹簧	铜合金、 镀金
