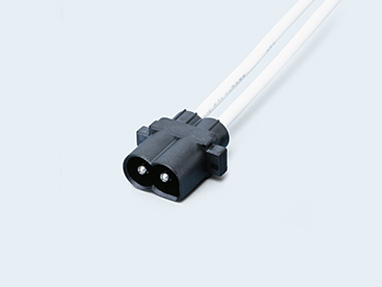

CCL0105-0120F
LC-5CL
ランプコネクタ
RoHS対応品
技術情報データ
仕様
| 特長 | 1. ランプ用の中電圧用コネクタで、耐電圧はDC13kV(ピーク)まで対応しています。 2. コンパクトタイプで、セットの省スペース化に対応します。 3. LC-5シリーズとは互換性がなく、誤挿入防止形状としています。 4. 原産国：日本(ハーネス品：日本、中国) |
|---|---|
| 用途 | 照明器具 |
| 準拠規格 | － |
| 極数 | － |
| 外形寸法 | 長さ: 20.1mm 幅: 20.4mm 高さ: 8.7mm |
| 実装方法 | － |
| 実装方向 | － |
| 適合電線 | － |
| 定格電圧電流 | AC 250V 7A |
| 接触抵抗 | 20mΩ以下 |
| 絶縁抵抗 | DC 500V 1000MΩ以上 |
| 耐電圧 | DC 13kV (ピーク）(１分間） |
| 使用温度範囲 | -20℃～+150℃ |
| 挿抜寿命 | － |
| 梱包形態 | バルク |
材質・表面処理
| ハウジング | 熱可塑性樹脂 |
|---|---|
| コンタクト | 銅合金 すずめっき |
