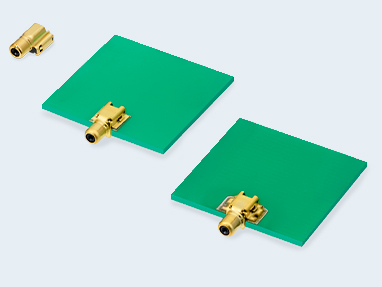

TS-9B
スイッチ付高周波同軸コネクタ（4GHz）
RoHS対応品
特長
1. 外部接続が可能なライトアングルタイプのSMT対応スイッチ付高周波同軸コネクタです。
2. 使用周波数はDC ～ 4GHz までをカバーし高整合で良好な高周波特性を備えています。
3. レセプタクルはオンボードタイプとミッドマウン トタイプを揃えています。
オンボードタイプ：CRS5001-5701F ミッドマウントタイプ：CRS5001-5001F, CRS5001-6701F(スルーホールタイプ)
4. 適合プラグは当社TS-9Pシリーズであり、同プラ グはTS-9A,B シリーズどちらでも使用が可能です。
5. レセプタクルとプラグの嵌合はハーフロック方式で、クリック感のある良好な操作性を備えています。
6. レセプタクルはエンボステープによる自動実装に対応しています。
7. 原産国：中国（レセプタクル）
仕様
- タイプ
- スイッチ付外部接続用
- 周波数範囲
- DC～4GHz
- 公称インピーダンス
- 50Ω
- V.S.W.R.
- ノーマルクローズ 1.3以下 (DC～1GHz), 1.4以下(1～3GHz), 1.5以下(3～4GHz) [CRS5001-5001F, CRS5001-6701F] , 1.6以下(3～4GHz) [CRS5001-5701F]
- 挿入損失
- ノーマルクローズ 0.2dB以下(DC～1GHz), 0.3dB以下(1～3GHz), 0.5dB以下(3～4GHz) [CRS5001-5001F, CRS5001-6701F] , 0.6dB以下(3～4GHz) [CRS5001-5701F]
- 実装高さ
- 3.2mm,1.5mm
- 防水／非防水
- 非防水
- 実装方法
- SMT、SMT(スルーホールタイプ)
- 実装方向
- ライトアングル
- 定格電圧電流
- AC/DC 100V
- 接触抵抗
- 初期100mΩ以下
- 使用温度範囲
- －25℃～＋85℃
材質・表面処理
- ハウジング
- 熱可塑性樹脂
- 端子
- 銅合金 金めっき
用途
スマートフォン、タブレット、PC、モバイル機器
