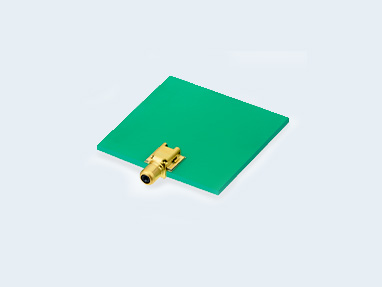

CRS5001-5001F

仕様

特長	1. 外部接続が可能なライトアングルタイプのSMT対応スイッチ付高周波同軸コネクタです。 2. 使用周波数はDC ～ 4GHz までをカバーし高整合で良好な高周波特性を備えています。 3. レセプタクルはオンボードタイプとミッドマウン トタイプを揃えています。 　 オンボードタイプ：CRS5001-5701F 　 ミッドマウントタイプ：CRS5001-5001F, CRS5001-6701F(スルーホールタイプ) 4. 適合プラグは当社TS-9Pシリーズであり、同プラ グはTS-9A,B シリーズどちらでも使用が可能です。 5. レセプタクルとプラグの嵌合はハーフロック方式で、クリック感のある良好な操作性を備えています。 6. レセプタクルはエンボステープによる自動実装に対応しています。 7. 原産国：中国（レセプタクル）
用途	スマートフォン、タブレット、PC、モバイル機器
タイプ	スイッチ付き外部接続用
プラグ／レセプタクル	レセプタクル
周波数範囲	DC～4GHz
公称インピーダンス	50Ω
V.S.W.R.	ノーマルクローズ 1.3以下(DC～1GHz)、 1.4以下(1～3GHz)、 1.5以下(3～4GHz)
挿入損失	ノーマルクローズ 0.2dB以下(DC～1GHz)、 0.3dB以下(1～3GHz)、 0.5dB以下(3～4GHz)
外形寸法	長さ: 6.95mm　幅: 4.1mm　高さ: 3.1mm
実装高さ	1.5mm
防水／非防水	非防水
実装方法	SMT
実装方向	ライトアングル
適合ケーブル	－
定格電圧電流	AC/DC 100V
接触抵抗	100mΩ以下
使用温度範囲	-25℃ ~ +85℃
挿抜寿命	5000回
梱包形態	エンボステーピング(2500個／リール)

材質・表面処理

ハウジング	熱可塑性樹脂
端子	銅合金　金めっき
